Автоматизована система контролю для сушарок деревини МС-502R
97 396 ₴
- В наявності
- +380 (50) 400-27-27відділ продажів
- +380 (57) 771-47-66відділ продажів

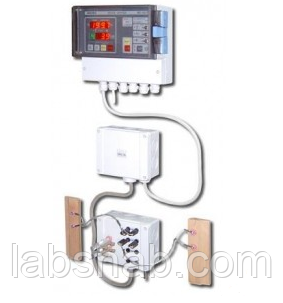

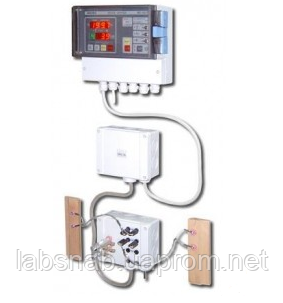

MC-502R — автоматизована система контролю для сушарок деревини, призначена для забезпечення якісного контролю процесу термооброблення (сушіння) деревини за допомогою конвекційних і конденсаційних сушарок.
Виконавчі та індикаторні блоки системи виготовлені в пластикових корпусах із настінними кріпленнями, що робить процес монтажу легшим.
Водночас система являє собою найсучаснішу інтегровану технологію контролю вологості деревини та параметрів повітря в камері (рівноваженої вологості ЕМС).
Стандартна конфігурація системи містить:
- Вимірювальний блок DS-04
- Вимірювальний блок DS -04
- Вимірювальний модуль ММ-01
- Контролер з інтегрованим блоком зображення МС- 502
Треба зазначити, що блок перетворення ММ-01 може бути розміщений на відстані до 30 м від контролера МС-502.
Стандартна комплектація містить 1 вхід для вимірювання температури повітря й рівномірної вологості ЕМС і 4 входи для вимірювання вологості деревини.
MC-502 забезпечує можливість контролю та керування процесом сушіння деревини (автоматично, напівавтоматично та вручну) за допомогою постійного моніторингу параметрів вологості деревини та значення рівновагової вологості в сушильній камері.
У систему інтегровані 20 автоматичних режимів сушіння (компанії «NIGOSction, які можуть вибиратися користувачем за допомогою контролера МС-502. Крім того, режим сушіння може індивідуально бути запрограмований користувачем і збережений у пам'яті виконавчого пристрою (до 8 індивідуальних користувацьких профілів).
Під час використання напівавтоматичного режиму користувач сам задає на основі власного досвіду параметри сушіння, а МС-502 виконує завдання виключно за підтриманням заданих параметрів у камері.
У ручному режимі релейні (виходи MC-502 не використовуються, і блок тільки здійснює моніторинг і реєстрацію параметрів сушіння в камері. Керування нагрівачами, вентиляторами та іншим обладнанням здійснюється оператором вручну.
Склад системи:
- Блок контролю (контролер) MC -502: 1 шт
- Вимірювальний модуль MM-01: 1 шт
- Вимірювальний блок DS -04 з інтегрованими термоперетворювачами: 1 шт.
- Комплект для вимірювання рівноважної вологості, яка кріпиться до DS-04: 1 шт.
- Комплект спецкасет для вимірювання рівновагової вологості в розрахунку на 2 роки сушіння: 1 комплект
- Набір електродів для вимірювання вологості деревини різного розміру: 1 шт.
- Термоізольований кабель для з'єднання блоків: 12 м
- З'єднувальний кабель для MKM ― 08 і MC — 600 з'єднань: 50 м
- Набір термоізольованих кабелів для датчиків вологості: 8 м x 4 шт.
- Кабель під'єднання до ПК ( RS232 < -> RS485 )
- CD-диск із програмним забезпеченням.
Гарантія на блок контролю MC-502R становить 5 років.
Технічні характеристики:
Основні характеристики |
||
---|---|---|
Живлення |
220 В; 50 Hz; 4VA max |
|
Кількість цифрових входів |
6 |
|
Кількість аналогових входів |
1 (Pt-1000; T: -25÷150 °C) |
|
Кількість виходів |
5 |
|
Ліній зв'язку |
1 |
|
Екран |
Два 2-цифрові й один 3-цифровий x 7 сегментних LED, червоні; |
|
Умови експлуатації |
T: 0÷50 °C; RH: 5÷90 % |
|
Умови зберігання |
T: -40÷85 °C; RH: 5÷90% |
|
Розміри |
215 x 180 x 115 |
|
Вага |
1200 г (винятково блока контролю) |
|
Входи |
||
Температурні входи |
Кількість входів |
1 |
Діапазон |
-20÷110 °C; -200..1100 мВ |
|
Входи рівновагою вологості ЕМС |
Кількість входів |
1 |
Діапазон |
2.0÷30% EMC (рівноваженої вологості) |
|
Входи вологості деревини |
Кількість входів |
4 |
Діапазон |
5÷160 % |
|
Виходи |
||
Реле |
Кількість виходів |
5 |
Характеристики |
3-контактні; 8A/250 В, навантаження 3A max |
|
Кількість виходів і їхнє призначення |
1 вихід для контролю температури нагрівального елемента |
Основні атрибути | |
---|---|
Виробник | NIGOLUX |
Країна виробник | Сербія |
