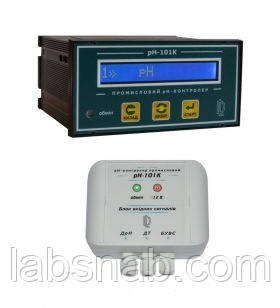

РН-метр/контроллер UKRAINE РН-101П

З детальною інформацією про опис і роботу pH-метра можна ознайомитися в Руководстві з експлуатації.

Призначений для вимірювання pH, ЕДС (ЕДС) електрохімічної комірки та температури технологічних водних розчинів промислових підприємств.

Технічні характеристики

• Вимірювальний перетворювач (ОП) складається з двох функціональних блоків — блока вхідних сигналів (БВС) і блока керування та вихідних сигналів (БУВС). Функціональні блоки ОП одного найменування взаємозамінні.
• Прилад відповідає вимогам технічних умов (ТУ) під час використання термоперетворювачів опору платинових (ТСП) з номінальним значенням відносини опору W100=1,391 і мідних (ТСМ) з W100=1,428, що відповідають ГОСТ 6651, номінальна статична характеристика перетворення (НСХ), яких: ТСП — 50 П, 100 П; ТСМ ― 50 М, 100 г.
• Прилад має ручну й автоматичну компенсацію температурних змін ЕДС електродів. Діапазон температур, у якому діє ручна й автоматична компенсація температурних змін ЕДС електродів, — від 0 до 120 °C.
• Діапазон вимірювань pH — від 0,00 до 14,00.
• Діапазон показань pH — від 0,00 до 15,00.
• Діапазон вимірювань ЕДС — від -2900,0 до 1900,0 мВ.
• Діапазон вимірювань температури — від 0,0 до 120,0 °C.
• Ціна найменшого розряду цифрового табло під час вимірювання pH — 0,01.
• Ціна найменшого розряду цифрового табло під час вимірювання ЕДС — 0,1 мВ.
• Ціна найменшого розряду цифрового табло під час вимірювання температури — 0,1 °C.
• Прилад формує вихідний електричний безперервний сигнал (вихідний сигнал) з параметрами за ГОСТ 26.011 для інформативного зв'язку з іншими приладами. Вид вихідного сигналу вибирається зі списку вихідних сигналів: 0-20 мА, 4-20 мА, 0-5 мА, 0-50 мВ, 0-100 мВ.
• Прилад має інтерфейс RS 232 або RS 485 для інформативного зв'язку з іншими приладами за допомогою електричних кодованих сигналів за протоколом обміну ModBus RTU.
• Прилад утворює два релейні вихідних сигнали типу «сухий контакт» для керування іншими приладами.
• Маса БУВС — не більш ніж 1,0 кг.
• Маса БВС — не більш ніж 0,4 кг.
• Лінійні розміри БУВС — не більш ніж 145х75х175 мм.
• Лінійні розміри БВС — не більш ніж 165х155х90 мм.
• Прилад відповідає вимогам ТУ за довжини лінії зв'язку між БВС і БУКС не більш ніж 300 г.
• Прилад має відповідати вимогам справжніх ТУ за довжини лінії зв'язку між датчиком промисловим і БВС не більш ніж 3 м.
• Споживана потужність приладу — не більш ніж 6 СЧА.
