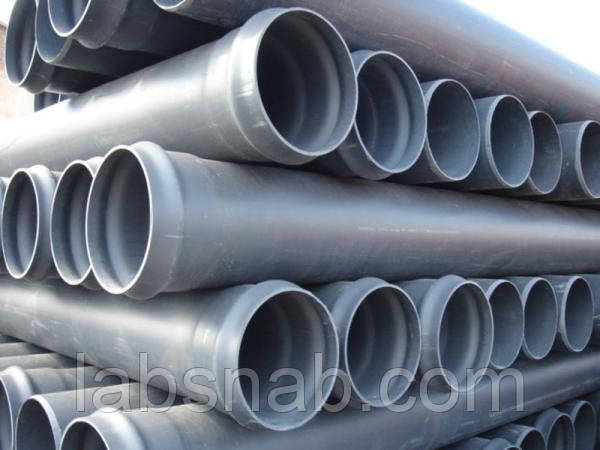

Типорозміри та максимальні робочі тиску водопровідних труб ПВХ
Розміри і робочі тиску ПВХ представлені у відповідності з ДСТУ Б Ст. 2.7-141:2007 «Труби з непластифікованого полівінілхлориду та фасонні вироби до них для холодного водопостачання. Технічні умови»
Умовні позначення і скорочення в таблиці означають наступне:
- dn – номінальний зовнішній діаметр труби (термін «номінальний» означає розмір без урахування допустимих для нього граничних відхилень),
- en — номінальне значення товщини стінки труби,
- перед.вимкнено. – граничне відхилення, що показує на яку величину, що вимірюється в мм, дозволено відхилення фактичного (виміряного) діаметра (або ж товщини стінки) труби від заданого номінального значення dn (або номінальної товщини стінки en) труби.
- SDR – стандартне розмірне відношення (безрозмірна величина, що визначається арифметичним діленням зовнішнього діаметра на товщину стінки труби),
- S – серія труби (безрозмірна величина, що визначається арифметичним діленням допустимого проектного напруги на максимальний робочий тиск води в трубопроводі).
- Стандартне розмірне відношення (SDR) і серія труби (S) залежать від максимального робочого тиску води, яке буде транспортувати труба. Чим менше значення даних величин, то для більшого робочого тиску призначена труба.
Номінальний зовнішній діаметр dn |
Номінальна (мінімальна) товщина стінки | ||||||
---|---|---|---|---|---|---|---|
(SDR 41) | (SDR 33) | (SDR 26) | (SDR 21) | (SDR 17) | (SDR 13,6) | (SDR 11) | |
Номінальний робочий тиск PN, бар, засноване на робочому (розрахунковому) коефіцієнт с=2,5 |
|||||||
PN 6 | PN 6 | PN 8 | PN 10 | PN 12,5 | PN 16 | PN 20 | |
12 | - | - | - | - | - | - | 1,5 |
16 | - | - | - | - | - | - | 1,5 |
20 | - | - | - | - | - | 1,5 | 1,9 |
25 | - | - | - | - | 1,5 | 1,9 | 2,3 |
32 | - | - | 1,5 | 1,6 | 1,9 | 2,4 | 2,9 |
40 | - | 1,5 | 1,6 | 1,9 | 2,4 | 3 | 3,7 |
50 | - | 1,6 | 2 | 2,4 | 3 | 3,7 | 4,6 |
63 | - | 2 | 2,5 | 3 | 3,8 | 4,7 | 5,8 |
75 | - | 2,3 | 2,9 | 3,6 | 4,5 | 5,6 | 6,8 |
90 | - | 2,8 | 3,5 | 4,3 | 5,4 | 6,7 | 8,2 |
Номінальний зовнішній діаметр dn |
Номінальний робочий тиск PN, бар, засноване на робочому (розрахунковому) коефіцієнт с=2,0 |
||||||
---|---|---|---|---|---|---|---|
PN 6 | PN 8 | PN 10 | PN 12,5 | PN 16 | PN 20 | PN 25 | |
110 | 2,7 | 3,4 | 4,2 | 5,3 | 6,6 | 8,1 | 10 |
125 | 3,1 | 3,9 | 4,8 | 6 | 7,4 | 9,2 | 11,4 |
140 | 3,5 | 4,3 | 5,4 | 6,7 | 8,3 | 10,3 | 12,7 |
160 | 4 | 4,9 | 6,2 | 7,7 | 9,5 | 11,8 | 14,6 |
180 | 4,4 | 5,5 | 6,9 | 8,6 | 10,7 | 13,3 | 16,4 |
200 | 4,9 | 6,2 | 7,7 | 9,6 | 11,9 | 14,7 | 18,2 |
225 | 5,5 | 6,9 | 8,6 | 10,8 | 13,4 | 16,6 | - |
250 | 6,2 | 7,7 | 9,6 | 11,9 | 14,8 | 18,4 | - |
280 | 6,9 | 8,6 | 10,7 | 13,4 | 16,6 | 20,6 | - |
315 | 7,7 | 9,7 | 12,1 | 15 | 18,7 | 23.січ | - |
355 | 8,7 | 10,9 | 13,6 | 16,9 | 21,1 | 26,1 | - |
400 | 9,8 | 12,3 | 15,3 | 19,1 | 23,7 | 29,4 | - |
450 | 11 | 13,8 | 21,5 | 26,7 | 33,1 | - | |
500 | 12,3 | 15,3 | 19,1 | 23,9 | 29,7 | 36,8 | - |
560 | 13,7 | 17,2 | 21,4 | 26,7 | - | - | - |
630 | 15,4 | 19,3 | 24,1 | 30 | - | - | - |
710 | 17,4 | 21,8 | 27,2 | - | - | - | - |
800 | 19,6 | 24,5 | 30,6 | - | - | - | - |
900 | 22 | 27,6 | - | - | - | - | - |
1000 | 24,5 | 30,6 | - | - | - | - | - |
ПРИМІТКА. Для застосування розрахункового коефіцієнта С = 2,5 (замість 2,0) для труб з номінальним діаметром 90мм необхідно застосовувати наступний, більший показник робочого тиску PN.
Номінальний зовнішній діаметр dn |
Допуск при середньому зовнішньому діаметрі dem |
Допуск овальності | |
---|---|---|---|
Від SDR 41 до SDR 33 | Від SDR 26 до SDR 11 | ||
12 | 0,2 | - | 0,5 |
16 | 0,2 | - | 0,5 |
20 | 0,2 | - | 0,5 |
25 | 0,2 | - | 0,5 |
32 | 0,2 | - | 0,5 |
40 | 0,2 | 1,4 | 0,5 |
50 | 0,2 | 1,4 | 0,6 |
63 | 0,3 | 1,5 | 0,8 |
75 | 0,3 | 1,6 | 0,9 |
90 | 0,3 | 1,8 | 1,1 |
110 | 0,4 | 2,2 | 1,4 |
125 | 0,4 | 2,5 | 1,5 |
140 | 0,5 | 2,8 | 1,7 |
160 | 0,5 | 3,2 | 2 |
180 | 0,6 | 3,6 | 2,2 |
200 | 0,6 | 4 | 2,4 |
225 | 0,7 | 4,5 | 2,7 |
250 | 0,8 | 5 | 3 |
280 | 0,9 | 6,8 | 3,4 |
315 | 1 | 7,6 | 3,8 |
355 | 1,1 | 8,6 | 4,3 |
400 | 1,2 | 9,6 | 4,8 |
450 | 1,4 | 10,8 | 5,4 |
500 | 1,5 | 12 | 6 |
560 | 1,7 | 13,5 | 6,8 |
630 | 1,9 | 15,2 | 7,6 |
710 | 2 | 17,1 | 8,6 |
800 | 2 | 19,2 | 9,6 |
900 | 2 | 21,6 | - |
1000 | 2 | 24 | - |
