Труби ПЕ водопровідні

Загальна інформація:



Труби поліетиленові водопровідні напірні використовуються при будівництві та реконструкції зовнішніх трубопроводів, що подають воду для житлово комунального господарства міст і селищ, а також промислових споживачів. Поліетиленові трубопроводи можуть транспортувати інші газоподібні та рідкі сполуки до яких такий матеріал, як поліетилен хімічно стійкий.

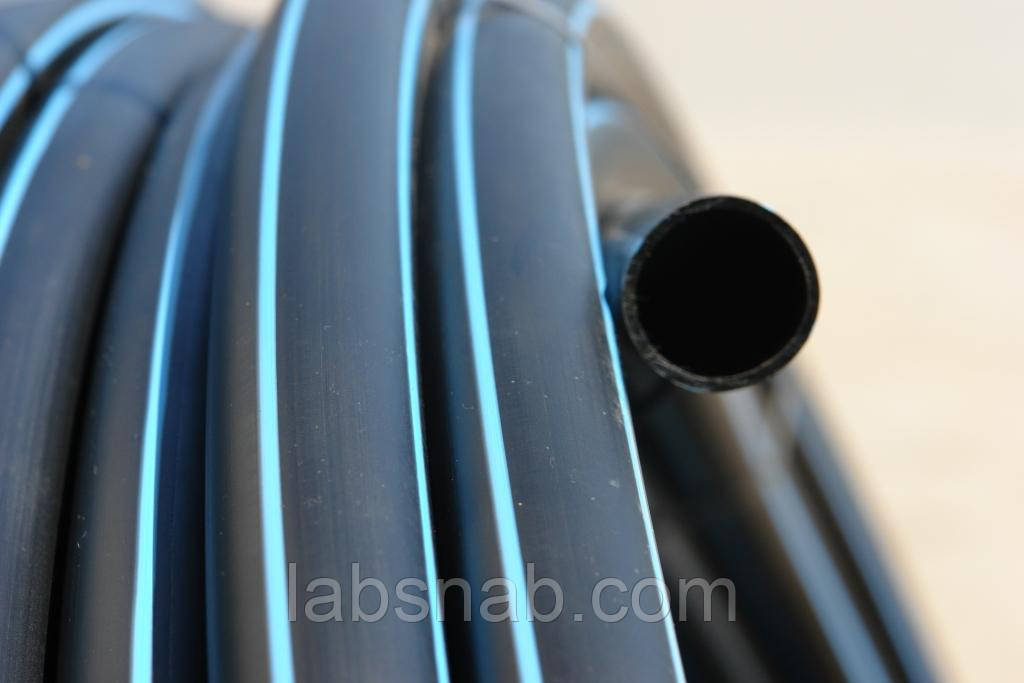

Труби випускаються з поліетилену низького тиску високої щільності ПНД (HDPE) класів ПЕ-100+, ПЕ-100, ПЕ-80 і ПЕ-63. Розмірні відносини встановлюються стандартом як SDR 41 — SDR 6, діапазон номінальних діаметрів встановлений від 16 мм до 1200 мм при основних робочих тисках 2.0; 1.6; 1.25; 1.0; 0.8; 0.6; 0.4 МПа . Колір труб повинен бути чорний з синіми маркерними смугами. Труби виготовлені з поліетилену низького тиску високої щільності (ПНД), випускаються в прямих відрізках від 110мм до 1200мм з встановленою довжиною 12м. Продукція діаметром менш 110мм проводиться в котушках і бухтах довжиною від 50м до 1000м.



Переваги водопровідних ПЕ труб перед іншими видами (чавунними, металевими, бетонними):

• поліетиленові трубопроводи експлуатуються значно довше ніж чавунні, металеві або бетонні труби ( термін гарантійної експлуатації поліетиленових труб становить 50 років);
• не піддаються корозії при контакті з водою і різними агресивними середовищами;
• в 3-4 рази легше металевих, чавунних і бетонних труб;
• діаметри від 20мм до 110мм випускаються бухтами від 50 до 1000 метрів, що значно скорочує використання витратних матеріалів при монтажі, а також збільшує швидкість монтажу;
• зварювання в стик для труб ПНД менш затратна, простіше і займає менше часу, ніж у металевих;
• при з'єднанні труб з поліетилену можуть використовуватися терморезисторні фітинги, при цьому процес зварювання значно прискорюється і спрощується;
• період підготовки зварювальників по роботі з полімерними трубопроводами значно менш тривалий, ніж для зварювальників по сталі;
• поліетиленовий стик не потребує додаткових витратних матеріалів таких як, електроди та ізоляція;
• для поліетиленових трубопроводів існує можливість їх багаторазового використання при низьких витратах перемонтажу;
• легко утилізуються і переробляються при необхідності;
• поліетиленові трубопроводи можуть прокладатися методом протягування;
• водопровідні поліетиленові труби мають високу еластичність;
• напірні трубопроводи з ПНД витримують змінні навантаження від ґрунту;
• витримують землетруси;
• низька шорсткість внутрішньої поверхні пластикової труби дозволяють використовувати діаметр на ряд нижче при збереженні гідравлічних властивостей трубопроводу;
• у трубопроводах з поліетилену ПЕ-100 значно знижується ризик виникнення гідроудару внаслідок порівняно низького модуля пружності матеріалу;
• вода, замерзла всередині полімерної труби ПНД, не пошкоджує її;
• труби напірні з поліетилену токсикологічно і бактеріологічно безпечні;
• поліетиленові труби прості в обслуговуванні вони легко замінюються і ремонтуються.



Типорозміри водопровідних труб. Діаметри водопровідних труб.



Номінальний зовнішній діаметр dn водопровідних поліетиленових труб ПНД, номінальна товщина стінки en труб ПНД, граничні відхилення вказаних параметрів і робочий тиск в трубопроводі (в залежності від типу поліетилену) для найбільш вживаних стандартних розмірних відносин SDR наведені в таблиці:



Марка поліетилену		SDR 26		SDR 21		SDR 17		SDR 13,6		SDR 11		SDR 9
		максимальний робочий тиск, МПа
ПЕ 63		0,4		0,5		0,63		0,8		1,0		1,25
ПЕ 80		0,5		0,63		0,8		1,0		1,25		1,6
ПЕ 100		0,63		0,8		1,0		1,25		1,6		2,0
dn	Пр. від.	en		en		en		en		en		en
16	+0,3	-	-	-	-	-	-	-	-	-	-	2,0	+0,3
20	+0,3	-	-	-	-	-	-	-	-	2,0	+0,3	2,3	+0,4
25	+0,3	-	-	-	-	-	-	2,0	+0,3	2,3	+0,4	2,8	+0,4
32	+0,3	-	-	-	-	2,0	+0,3	2,4	+0,4	3,0	+0,4	3,6	+0,5
40	+0,4	-	-	2,0	+0,3	2,4	+0,4	3,0	+0,4	3,7	+0,5	4,5	+0,6
50	+0,4	2,0	+0,3	2,4	+0,4	3,0	+0,4	3,7	+0,5	4,6	+0,6	5,6	+0,7
63	+0,4	2,5	+0,4	3,0	+0,4	3,8	+0,5	4,7	+0,6	5,8	+0,7	7,1	+0,9
75	+0,5	2,9	+0,4	3,6	+0,5	4,5	+0,6	5,6	+0,7	6,8	+0,8	8,4	+1,0
90	+0,6	3,5	+0,5	4,3	+0,6	5,4	+0,7	6,7	+0,8	8,2	+1,0	10,1	+1,2
110	+0,7	4,2	+0,6	5,3	+0,7	6,6	+0,8	8,1	+1,0	10,0	+1,1	12,3	+1,4
125	+0,8	4,8	+0,6	6,0	+0,7	7,4	+0,9	9,2	+1,1	11,4	+1,3	14,0	+1,5
140	+0,9	5,4	+0,7	6,7	+0,8	8,3	+1,0	10,3	+1,2	12,7	+1,4	15,7	+1,7
160	+1,0	6,2	+0,8	7,7	+0,9	9,5	+1,1	11,8	+1,3	14,6	+1,6	17,9	+1,9
180	+1,1	6,9	+0,8	8,6	+1,0	10,7	+1,2	13,3	+1,5	16,4	+1,8	20,1	+2,2
200	+1,2	7,7	+0,9	9,6	+1,1	11,9	+1,3	14,7	+1,6	18,2	+2,0	22,4	+2,4
225	+1,4	8,6	+1,0	10,8	+1,2	13,4	+1,5	16,6	+1,8	20,5	+2,2	25,2	+2,7
250	+1,5	9,6	+1,1	11,9	+1,3	14,8	+1,6	18,4	+2,0	22,7	+2,4	27,9	+2,9
280	+1,7	10,7	+1,2	13,4	+1,5	16,6	+1,8	20,6	+2,2	25,4	+2,7	31,3	+3,3
315	+1,9	12,1	+1,4	15,0	+1,6	18,7	+2,0	23,2	+2,5	28,6	+3,0	35,2	+3,7
355	+2,2	13,6	+1,5	16,9	+1,8	21,1	+2,3	26,1	+2,8	32,3	+3,4	39,7	+4,1
400	+2,4	15,3	+1,7	19,1	+2,1	23,7	+2,5	29,4	+3,1	36,3	+3,8	44,7	+4,6
450	+2,7	17,2	+1,9	21,5	+2,3	26,7	+2,8	33,1	+3,5	40,9	+4,2	50,3	+5,2
500	+3,0	19,1	+2,1	23,9	+2,5	29,7	+3,1	36,8	+3,8	45,4	+4,7	55,8	+5,7
560	+3,4	21,4	+2,3	26,7	+2,8	33,2	+3,5	41,2	+4,3	50,8	+5,2	62,5	+6,4
630	+3,8	24,1	+2,6	30,0	+3,1	37,4	+3,9	46,3	+4,8	57,2	+5,9	70,3	+7,2
710	+6,4	27,2	+2,9	33,9	+3,5	42,1	+4,4	52,2	+5,4	64,5	+6,6	-	-
800	+7,2	30,6	+3,2	38,1	+4,0	47,4	+4,9	58,8	+6,0	72,6	+7,4	-	-
900	+8,1	34,4	+3,6	42,9	+4,4	53,3	+5,5	66,1	+6,8	-	-	-	-
1000	+9,0	38,2	+4,0	47,7	+4,9	59,3	+6,1	73,5	+7,5	-	-	-	-
1200	+10,8	45,9	+4,7	57,2	+5,9	71,1	+7,3	-	-	-	-	-	-



Вага труб — розрахункова маса водопровідних поліетиленових труб. Розрахункова маса найбільш вживаних стандартних розмірних відносин поліетиленових труб для водопостачання, розрахована згідно з Додатком в до ДСТУ Б Ст. 2.7-151:2008. Маси визначені при щільності поліетилену 950 кг/м 3 та обліку половини допусків на товщину стінки і середній зовнішній діаметр.



dn	SDR 26	SDR 21	SDR 17	SDR 13,6	SDR 11	SDR 9
16	-	-	-	-	-	0,092
20	-	-	-	-	0,119	0,135
25	-	-	-	0,152	0,1	0,214
32	-	-	0,197	0,235	0,282	0,330
40	-	0,255	0,302	0,368	0,437	0,516
50	0,322	0,383	0,462	0,558	0,674	0,797
63	0,504	0,590	0,731	0,884	1,06	1,27
75	0,677	0,832	1,02	1,25	1,48	1,78
90	1,005	1,21	1,49	1,80	2,15	2,57
110	1,47	1,82	2,21	2,66	3,19	3,82
125	1,90	2,32	2,82	3,43	4,14	4,94
140	2,40	2,91	3,54	4,23	5,16	6,19
160	3,14	3,81	4,62	5,60	6,76	8,06
180	3,91	4,79	5,83	7,10	8,54	10,2
200	4,84	5,93	7,20	8,71
