Підземні ПЕ крани та сигнальна стрічка

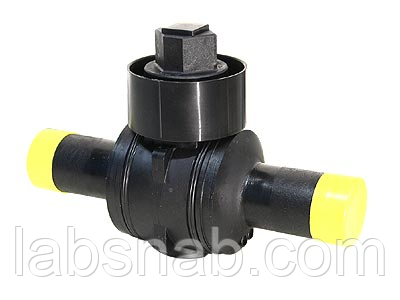

Поліетиленові кульові крани призначені для встановлення в газопровідних системах із максимальним тиском до 10 барів або у водопровідних тиском до 16 барів, що дає змогу відключати одну або кілька ділянок чинного поліетиленового трубопроводу. Крани виготовлені з матеріалу ПЕ100.



Основна перевага таких кранів , порівнюючи з традиційною запірною арматурою, вони є необслуговуваними виробами в період експлуатації. Завдяки достатній довжині вихідних патрубків кульовий кран може встановлюватися в трубопровід із поліетилену за допомогою стикового або терморезисторного зварювання, що забезпечує високу гнучкість під час проєктування та монтажу трубопроводів. Конструкція кульового крана надає можливість встановлення його як у колодці, так і в ґрунті під килимом. Для встановлення в ґрунті кран обладнується телескопічним подовжувачем. Вісь подовжувача виготовлена з металу, а для захисту його від корозії застосовується захисна поліетиленова оболонка.



Під час встановлення запірної арматури в наземному виконанні за технічними нормами в газопостачанні потрібна огорожа ділянки території, виконуються певні вимоги щодо покриття. Крім того, не завжди можна вибрати місце встановлення такого пристрою за наявності дефіциту вільних територій. Від усього цього можна піти під час застосування кульового крана. Відкривається й закривається такий кран спеціальним штоком, який виводиться на поверхню, він може бути знімним. Ручка подовжувального штока виводиться під «килим», а сам кран приварюється до труби за допомогою терморезисторних муфт. Додаткові опори або колодязя водночас не вимагаються, кран розміщений у вільному ґрунті.



Якщо порівняти витрати на придбання кульового крана та сталевої засувки, звичайно, остання виявиться дешевшою. Однак під час її монтажу необхідно враховувати також і витрати на зведення опори або колодязя, піщану подушку, зовнішню огорожу та ділянку землі, що розташована в експлуатації. Установлення поліетиленового крана набагато спрощує цикл робіт із монтажу запірної арматури, закуповування всіх необхідних матеріалів і процес тутування об'єкта будівництва.



Технічні характеристики поліетиленового кульового крана:



діаметр, мм	вага, кг	L, мм	L1, мм	H,мм	H1, мм	d1, мм
32	0,75	254	75	127	78	23
40	0,75	254	75	127	78	23
50	1,5	325	91	231	164	47
63	1,7	325	91	231	164	47
75	1,9	325	91	231	164	47
90	2	325	91	231	164	47
110	4	405	112	290	205	64
125	4,3	405	112	290	205	64
160	9,6	508	160	363	263	92
180	10	540	123	364	247	92
200	10,8	540	123	364	247	92
225	24,4	508	127	472	320	120



Додатково кульові крани можуть комплектуватися колонкою (подовжувачем) і килимом:

• вісь подовжувача виготовлена з металу;
• поліетиленовий захисний корпус;
• гніздо подовжувача шестигранної форми з фіксувальним болтом;
• максимальна довжина 120 мм.



Сигнальна стрічка «Обережно Газ!» з дротом і без.



Сигнальна стрічка — необхідна комплектувальна для підземного прокладання газопроводу. Її необхідно укладати на 400-500 мм вище залягання газової труби.



На ринку є два різновиди сигнальної стрічки: з дротом і без нього.



Стрічка без дроту запобігає під час проведення земляних робіт про близькість залягання газової труби та захищає в такий спосіб від небезпеки. Використання стрічки без провідника допускається тільки в тих місцях, де спочатку нескладно встановити точне місце розташування газопроводу за орієнтирами.



Стрічка з дротом за допомогою металошукача дає змогу точно ідентифікувати місце залягання газопроводу без розкопок. Ця властивість виявляється особливо важливою в ситуації, коли підземний газопровід прокладений у місцевості, де немає додаткових орієнтирів або, навпаки, в умовах міста, де найрізноманітніші інженерні мережі розташовані дуже щільно. Таку стрічку можна використовувати в усіх ситуаціях.



Як провідник використовується дріт із ізоляцією, що дає змогу розраховувати на його збереження навіть у разі пошкодження стрічки. Тільки якщо провідник має власну ізоляцію, можна очікувати, що місце залягання газопроводу вдасться точно виявити через багато років.


Вимоги щодо застосування сигнальної стрічки «Обережно Газ» см.: ДБН В.2.5-41:2009 «Інжієрне обладнання будівель і споруд. Зовнішні мережі та споруди. Газопроводи з поліетиленових труб.»



Стрічка сигнальна «Обережно газ» виготовляється з поліетилену низького тиску (ПНД) високої щільності, завтовшки не менш ніж 30 мкм. Це робить її досить міцною й еластичною й дає змогу витримувати додаткові навантаження. Така стрічка не рветься під час розмотування та укладання, їй не страшний сильний вітер, випадкові проколи гострим предметом або інші дрібні механічні пошкодження. Стрічка з ПНД не втрачає міцності на морозі, довше залишається цілісною в землі (прогнозований термін придатності 50 років).


Колір самої стрічки жовтий, колір напису червоний. Ширина стрічки 200 мм. Технологічне виробництво сигнальної стрічки дає змогу робити напис «Обережно газ» незмивний.



Сигнальна стрічка «Обережно газ» постачається бухтами по 500 метрів (без провідника) і по 100 метрів (з провідником). Під замовлення можливе постачання стрічки (у бухтах) будь-якої довжини, а також із варіантами провідників із різних матеріалів, різного діаметра та перерізу.

:
