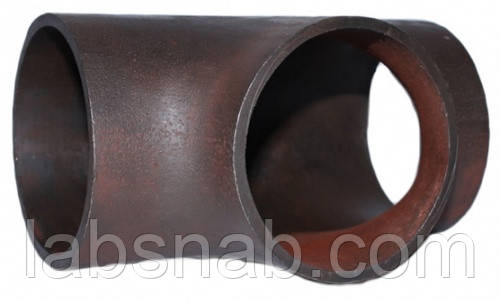

Трійники сталеві рівно прохідні ГОСТ 17376-2001
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 ₴
- В наявності
- +380 (57) 771-47-66відділ продажів
Трійники сталеві рівно прохідні застосовуються для розгалуження магістралі одного діаметра при будівництві трубопроводів з транспортування рідин, пари і газів. Трійник равнопроходный сталевий виготовляється з заготівлі суцільнотягнутої труби методом кування (гарячої штампування), після чого піддається правці пресом в спеціальній формі для надання правильної геометрії і обробці стиків під приварення.При монтажі розгалужень у системах, де важливо низький гідравлічний опір потоку (опалення з природною циркуляцією тощо) рекомендується застосовувати трійники з плавними плечима, що дозволяє отримати найкращі гідравлічні параметри роботи магістралі, правильно підібравши фітинги для труб.
Трійник рівнопрохідний – деталь, за допомогою якої виконується відгалуження трубопроводу. Трійник рівнопрохідний має однакові DN всіх вихідних отворів, таким чином, при поділі чи злиття потоку середовищ переріз труби не змінюється. Основні типорозміри та виконання трійників рівнопрохідні позначені в Гості 17376-2001.
Всі трійники як рівно прохідні так і не рівно прохідні випускаються в суворій відповідності з нормативно-технічними документами для кожного виду продукції.
Трійники застосовуються на магістральних і підвідних трубопроводах; на підприємствах тепло-водопостачання, нафтової, газової і хімічної промисловості.
Трійник призначений для приєднання бокових відгалужень трубопроводу до його магістральної частини.
| Найменування | DN, мм | D, мм | T, мм | D1, мм | T1, мм | F, мм | H, мм | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| 21х2,5 | 15 | 21 | 2,5 | 21,3 | 2,5 | 25 | 25 | 0,2 |
| 27х2,5 | 20 | 27 | 2,5 | 21,3 | 2,5 | 29 | 29 | 0,25 |
| 33х3,2 | 25 | 33 | 3,2 | 21,3 | 3,2 | 38 | 38 | 0,3 |
| 42х3,2 | 32 | 42 | 3,2 | 21,3 | 3,2 | 48 | 48 | 0,4 |
| 48х3,6 | 40 | 48 | 3,6 | 26,9 | 3,2 | 57 | 57 | 0,5 |
| 57х4 | 50 | 57 | 4 | 45 | 3 | 50 | 45 | 0,6 |
| 76х4 | 65 | 76 | 4 | 45 | 3 | 65 | 60 | 0,8 |
| 89х5 | 80 | 89 | 5 | 57 | 4 | 80 | 70 | 1,5 |
| 108х6 | 100 | 108 | 6 | 76 | 5 | 100 | 80 | 2,2 |
| 133х6 | 125 | 133 | 6 | 89 | 5 | 110 | 95 | 4,1 |
| 159х6 | 150 | 159 | 6 | 108 | 5 | 130 | 110 | 4,8 |
| 219х8 | 200 | 219 | 8 | 133 | 6 | 160 | 140 | 10,2 |
| 273х8 | 250 | 273 | 8 | 159 | 6 | 190 | 175 | 18,4 |
| 325х10 | 300 | 325 | 10 | 219 | 8 | 220 | 200 | 34,2 |
| 377х10 | 350 | 377 | 10 | 273 | 7 | 240 | 225 | 46 |
| 426х10 | 400 | 426 | 10 | 325 | 8 | 270 | 250 | 55,5 |
| Основні | |
|---|---|
| Робоче середовище | Вода, Пар, Газ, Неагресивне середовище |
| Тип приєднання | Під приварення |
| Тип трійника | Рівнопрохідний |
| Користувальницькі характеристики | |
| Матеріал | сталь 20, 09Г2С, 12Х18Н10Т та ін. |
| Стандарт | ГОСТ 17376-2001 Виконання 2 |
| Температура, t°C | від -70° с до +450° |
| Умовний тиск | до 16 (160) |
- Ціна: Ціну уточнюйте
