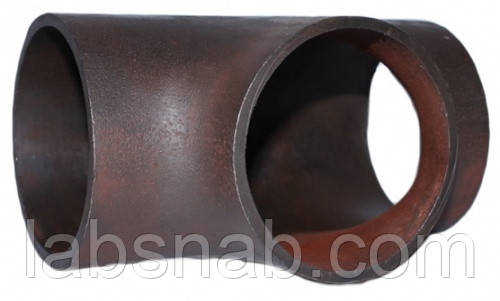

Трійник перехідний сталевий ГОСТ 17376-2001
Трійник перехідний сталевий ГОСТ 17376-2001В наявності
Ціну уточнюйте
+380 (67) 389-88-11
отдел сбыта
  • +380 (50) 400-27-27
    отдел сбыта
  • +380 (67) 540-01-50
    відділ збуту

Опис

Перехідні приварні трійники із сталі поєднують в собі функцію відгалуження магістралі з переходом на менший діаметр і використовуються при будівництві трубопроводів з транспортування рідин, пари і газів. Виробництво перехідних трійників кованих здійснюється методом гарячого штампування заготовок з безшовних труб відповідного діаметра, після чого трійники правлять пресом у спеціальних матрицях і торцюють місця під приварення.


Після монтажу перехідного трійника до трубопроводів рекомендується захистити від впливу зовнішнього середовища поверхню шляхом цинкування або фарбування емалями для продовження терміну експлуатації магістралі.



Трійники рівно прохідні та перехідні сталеві безшовні приварні призначені для з'єднань труб при будівництві трубопроводів різного призначення, включаючи підконтрольні органам Ростехнагляду.

  • Матеріал для трійників виконання 2: сталь марок 10, 20, 09Г2С, 10Г2, 15ГС, 16ГС, 17ГС та ін згідно ГОСТ 17380.
  • Умовний тиск розраховується за формулою (2) ГОСТ 17380, допускається обчислювати умовний тиск за іншими формулами і методів розрахунку.
  • Метод виготовлення: штампування.
  • Продукція по 200 ВТ включно може поставлятися з оцинкованим покриттям.



Є можливість виготовлення трійників з іншими розмірами за погодженням із замовником.



Позначення:


DN — умовний прохід;
D — зовнішній діаметр торців рівнопрохідні трійників; більший зовнішній діаметр торців перехідних трійників;
D1 — менший зовнішній діаметр торців перехідних трійників;
Т — товщина стінки деталей на торцях діаметру D;
Т1 — товщина стінки деталей на торцях діаметра D1;
Тв — товщина стінки трійників в зоні сполучення магістралі і відгалуження;
F — розмір між площиною торця магістралі і центром торця відгалуження трійників;
Н — розмір між площиною торця відгалуження і центрами торців магістралі трійників;
r — радіус зовнішньої поверхні трійників в зоні сполучення магістралі і відгалуження в площині, що проходить через центри торців.



DN D T D1 T1 F H Маса, кг
15 21,3 2 21,3 2 25 25 0,19
3,2 3,2 0,3
4 4 0,38
20 26,9 2 2 29 29 0,26
3,2 3,2 0,42
4 4 0,52
2 26,9 2 0,23
3,2 3,2 0,37
4 4 0,46
25 33,7 2,3 21,3 2 38 38 0,25
3,2 3,2 0,35
4,5 4 0,4
2,3 26,9 2 0,25
3,2 3,2 0,35
4,5 4 0,4
2,3 33,7 2,3 0,4
3,2 3,2 0,64
4,5 4,5 0,8
32 42,4 2,6 21,3 2 48 48 0,79
3,6 3,2 1,1
5 4 1,5
2,6 26,9 2 0,79
3,6 3,2 1,1
5 4 1,5
2,6 33,7 2,3 0,79
3,6 3,2 1,1
5 4 1,5
2,6 42,4 2,6 0,79
3,6 3,6 1,1
5 5 1,5
40 48,3 2,6 26,9 2 57 57 1
3,6 3,2 1,4
5 4 2
2,6 33,7 2,3 1
3,6 3,2 1,4
5 4,5 2
2,6 42,4 2,6 1
3,6 3,6 1,4
5 5 2
2,6 48,3 2,6 1
3,6 3,6 1,4
5 5 2
50 60,3 2,9 33,7 2,9 64 51 1,6
4 4 2,2
5,6 5,6 3
2,9 42,4 2,6 57 1,6
4 3,6 2,2
5,6 5 3
2,9 48,3 2,6 60 1,6
4 3,6 2,2
5,6 5 3
2,9 60,3 2,3 64 1,6
4 3,2 2,2
5,6 4,5 3
65 76,1 2,9 42,4 2,6 76 64 3,2
5 3,6 5,5
7,1 5 7,9
2,9 48,3 2,9 67 3,2
5 4 5,5
7,1 5,6 7,9
2,9 60,3 2,6 70 3,2
5 3,6 5,5
7,1 5 7,9
2,9 76,1 2,9 76 3,2
5 5 5,5
7,1 7,1 7,9
80 88,9 3,2 48,3 2,9 86 73 2,2
5,6 4 4
8 5,6 5,5
3,2 60,3 2,9 76 2,2
5,6 4 4
8 5,6 5,5
3,2 76,1 2,9 83 2,5
5,6 5 4,5
8 7,1 6,2
3,2 88,9 3,2 86 2,5
5,6 5,6 4,5
8 8 6,2
100 114,3 3,6 60,3 2,7 105 89 3,8
6,3 4 6,7
8,8 5,6 10
3,6 76,1 2,9 95 4,5
6,3 5 7,8
8,8 7,1 10
3,6 88,9 3,2 98 4,5
6,3 5,6 7,8
8,8 8 10
3,6 114,3 3,6 105 4,5
6,3 6,3 7,8
8,8 8,8 10
125 139,7 4 76,1 2,9 124 108 3,4
6,3 5 5,3
10 7,1 16
4 88,9 3,2 111 3,4
6,3 5,6 5,3
10 8 16
4 114,3 3,6 117 3,4
6,3 6,3 5,3
10 8,8 16
4 139,7 4 124 3,4
6,3 6,3 5,3
10 10 16
150 168,3 4,5 88,9 3,2 143 124 9,4
7,1 5,6 16
11 8 24
4,5 114,3 3,6 130 9,4
7,1 6,3 16
11 8,8 24
4,5 139,7 4 137 9,4
7,1 6,3 16
11 10 24
4,5 168,3 4,5 143 9,4
7,1 7,1 16
11 11 24
200 219,1 6,3 114,3 3,6 178 156 16
8 6,3 20
12,5 8,8 43
6,3 139,7 4 162 16
8 6,3 20
12,5 10 43
6,3 168,3 4,5 168 16
8 7,1 20
12,5 11 43
6,3 219,1 6,3 178 23
8 8 29
12,5 12,5 44
250 273 6,3 139,7 4 216 191 33
10 6,3 52
6,3 168,3 4,5 194 33
10 7,1 52
6,3 219,1 6,3 203 33
10 7,1 52
6,3 273 6,3 216 33
10 10 52
300 323,9 7,1 168,3 4,5 254 219 47
10 7,1 66
7,1 219 6,3 229 47
10 8 66
7,1 273 6,3 241 47
10 8 66
7,1 323,9 7,1 254 54
10 10 77
350 355,6 8 219,1 6,3 279 248 -
11 8
8 273 6,3 257
11 10
8 323,9 7,1 270
11 10
8 355,6 8 279 68
11 11 94
400 406,4 8,8 273 6,3 305 283 -
12,5 10
8,8 323,9 7,1 295
12,5 10
8,8 355,6 8 305 -
12,5 10
8,8 406,4 8,8 88
12,5 12,5 131
450 457 10 323,9 7,1 343 321 -
355,6 8 330
355,6 11
406,4 8,8
457 10 343
500 508 11 355,6 8 381 356 -
406,4 8,8
457 10 368
508 11 381
600 610 12,5 406,4 8,8 432 406
457 10 419
508 11 432
610 12,5
700 711 - 711 - 521 521
800 813 813 597 597
900 914 914 673 673
1000 1016 1016 749 749

Характеристики

Основні
Тип трійника Перехідний
