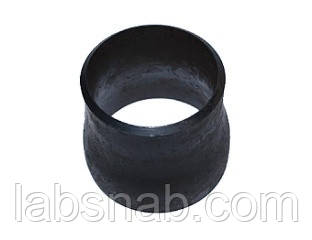

Перехід сталевий концентричний ГОСТ 17378-01
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 грн
- В наявності
- +380 (50) 400-27-27відділ продажів
- +380 (57) 771-47-66відділ продажів
Концетрические приварні переходи зі сталі призначені для зміни діаметра в трубопроводах різного призначення і відносяться до деталей трубопроводу. Виготовлення конусних переходів відбувається методом усадки заготовки суцільнотягнутої (безшовної) труби пресом в матриці з наступним торцюванням стиків під приварення. Для виробництва застосовують сталі, стійкі до впливу корозії, фізичних навантажень і перепаду температур, після монтажу (зварювання) переходи захищають від впливів зовнішнього середовища фарбуванням грунтовкою та емалями або оцинкуванням поверхні.
Переходи застосовуються на будь-яких типах трубопроводів: на підприємствах нафтової, газової та хімічної промисловості. Переходи сталеві концентричні використовуються для з'єднання труб в місцях зміни діаметра.
Переходи сталеві безшовні виготовляються за ГОСТ 17378-2001, технічні вимоги за ГОСТ 17380-2001. Переходи концентричні виготовляються методом штампування або методом відцентрового електрошлакового лиття.
| Найменування | DN, мм | D, мм | T, мм | D1, мм | T1, мм | L, мм | Маса, кг |
|---|---|---|---|---|---|---|---|
| 27*2,5х21*2,3 | 20 | 26,9 | 2,5 | 21,3 | 2,3 | 38 | 0,05 |
| 33*2,6х21*2,3 | 25 | 33,7 | 2,6 | 21,3 | 2,3 | 30 | 0,09 |
| 33*2,6х27*2,3 | 25 | 33,7 | 2,6 | 26,9 | 2,3 | 30 | 0,1 |
| 42*2,6х21*2,3 | 32 | 42,4 | 2,6 | 21,3 | 2,3 | 30 | 0,13 |
| 42*2,6х27*2,3 | 32 | 42,4 | 2,6 | 26,9 | 2,3 | 30 | 0,13 |
| 42*2,6х33*2,3 | 32 | 42,3 | 2,6 | 33,7 | 2,3 | 30 | 0,13 |
| 48*2,8х27*2,3 | 40 | 48,3 | 2,8 | 26,9 | 2,3 | 45 | 0,19 |
| 48*2,8х33*2,7 | 40 | 48,3 | 2,8 | 33,7 | 2,3 | 45 | 0,19 |
| 48*2,8х42*2,6 | 40 | 48,3 | 2,8 | 42,4 | 2,6 | 45 | 0,19 |
| 57*2,9х27*2,3 | 50 | 57 | 2,9 | 26,9 | 2,3 | 45 | 0,31 |
| 57*2,9х33*2,6 | 50 | 57 | 2,9 | 33,7 | 2,3 | 45 | 0,31 |
| 57*2,9х42*2,6 | 50 | 57 | 2,9 | 42,4 | 2,6 | 45 | 0,31 |
| 57*2,9х48*2,8 | 50 | 57 | 2,6 | 48,3 | 2,6 | 60 | 0,31 |
| 76*3,2х48*2,8 | 65 | 76,1 | 3,2 | 48,3 | 2,6 | 70 | 0,47 |
| 76*3,2х57*2,9 | 65 | 76,1 | 3,2 | 57 | 2,9 | 70 | 0,47 |
| 89*3,5х48*3 | 80 | 88,9 | 3,5 | 48,3 | 3 | 75 | 0,6 |
| 89*3,5х57*3 | 80 | 88,9 | 3,5 | 57 | 3 | 75 | 0,6 |
| 89*3,5х76*3,5 | 80 | 88,9 | 3,5 | 76,1 | 3,5 | 75 | 0,7 |
| 108*4х57*3 | 100 | 108 | 4 | 48 | 3 | 80 | 0,9 |
| 108*4х76*3,5 | 10 | 108 | 4 | 57 | 3 | 80 | 0,9 |
| 108*3,6х48*2,8 | 100 | 108 | 4 | 76 | 3,5 | 80 | 0,9 |
| 108*4х89*3,5 | 100 | 108 | 4 | 89 | 3,5 | 80 | 0,9 |
| 133*4х89*3,6 | 125 | 133 | 4 | 89 | 3,5 | 100 | 1,3 |
| 133*4х108*3,5 | 125 | 133 | 4 | 108 | 3,5 | 100 | 1,6 |
| 159*4,5х57*3 | 150 | 159 | 4,5 | 57 | 3 | 75 | 1,5 |
| 159*4,5х76*3,5 | 150 | 159 | 4,5 | 76 | 3,5 | 75 | 1,5 |
| 159*4,5х89*3,5 | 150 | 159 | 4,5 | 89 | 3,5 | 130 | 2,3 |
| 159*4,5х108*4 | 150 | 159 | 4,5 | 108 | 4 | 130 | 2,3 |
| 159*4,5х133*4 | 150 | 159 | 4,5 | 133 | 4 | 130 | 2,3 |
| 219*6х57*3 | 200 | 219 | 6 | 57 | 3 | 95 | 2,9 |
| 219*6х76*3,5 | 200 | 219 | 6 | 76 | 3,5 | 95 | 2,9 |
| 219*6х89*3,5 | 200 | 219 | 6 | 89 | 3,5 | 95 | 2,9 |
| 219*6х108*4 | 200 | 219 | 6 | 108 | 4 | 95 | 2,9 |
| 219*6х159*4,5 | 200 | 219 | 6 | 133 | 4 | 140 | 4,4 |
| 219*6х133*4 | 200 | 219 | 6 | 159 | 4,5 | 140 | 4,4 |
| 273*10х108*6 | 250 | 273 | 10 | 108 | 6 | 140 | 8,5 |
| 273*7х133*4 | 250 | 273 | 7 | 133 | 4 | 140 | 6 |
| 273*10х159*8 | 250 | 273 | 10 | 159 | 8 | 80 | 12 |
| 273*7х219*6 | 250 | 273 | 7 | 219 | 6 | 180 | 8,3 |
| 273*10х219*8 | 250 | 273 | 10 | 219 | 8 | 180 | 12 |
| 273*12х219*10 | 250 | 273 | 12 | 219 | 10 | 180 | 14 |
| 325*10х108*4 | 300 | 325 | 10 | 108 | 4 | 140 | 9 |
| 325*10х159*6 | 300 | 325 | 10 | 159 | 6 | 140 | 14 |
| 325*12х159*8 | 300 | 325 | 12 | 159 | 8 | 140 | 18 |
| 325*8х219*7 | 300 | 325 | 8 | 219 | 7 | 180 | 11 |
| 325*10х219*8 | 300 | 325 | 10 | 219 | 8 | 180 | 14 |
| 325*8х273*7 | 300 | 325 | 8 | 273 | 7 | 180 | 11 |
| 325*10х273*10 | 300 | 325 | 10 | 273 | 10 | 180 | 14 |
| 325*12х273*12 | 300 | 325 | 12 | 273 | 12 | 180 | 17 |
| 377*12х219*8 | 350 | 377 | 12 | 219 | 8 | 220 | 22 |
| 377*12х273*10 | 350 | 377 | 12 | 273 | 10 | 220 | 24 |
| 377*12х325*10 | 350 | 377 | 12 | 325 | 10 | 220 | 24 |
| 426*10х325*8 | 400 | 426 | 10 | 325 | 8 | 220 | 27 |
| 426*12х325*10 | 400 | 426 | 12 | 325 | 10 | 220 | 27 |
| 426*14х325*12 | 400 | 426 | 14 | 325 | 12 | 220 | 31 |
| 426*12х273*10 | 400 | 426 | 12 | 273 | 10 | 220 | 27 |
| 426*16х273*12 | 400 | 426 | 16 | 273 | 12 | 220 | 36 |
| 426*12х377*12 | 400 | 426 | 12 | 377 | 12 | 200 | 27 |
| 426*10х377*10 | 400 | 426 | 10 | 377 | 10 | 220 | 23 |
| 530*12х377*12 | 500 | 530 | 12 | 377 | 12 | 300 | 54 |
| 530*14х377*12 | 500 | 530 | 14 | 377 | 12 | 300 | 54 |
| 530*12х325*12 | 500 | 530 | 12 | 325 | 12 | 300 | 46 |
| 530*12х426*10 | 500 | 530 | 12 | 426 | 10 | 300 | 46 |
| 530*14х426*10 | 500 | 530 | 14 | 426 | 10 | 300 | 54 |
| Користувацькі характеристики | |
|---|---|
| Матеріал | сталь 20, 17ПС, 09Г2С |
| Зовнішній діаметр, Dn | 21 — 530 мм |
| Температура, t°C | від -70° с до +450° |
| Умовний тиск | до 16МПа |
- Ціна: Ціну уточнюйте
