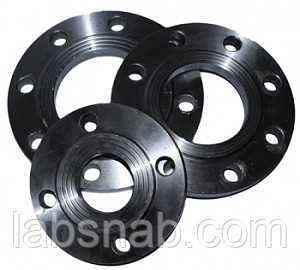

Фланці плоскі приварні ГОСТ 12820-80

Фланці плоскі приварні — це плоске кільце або диск з рівномірно розташованими отворами для шпильок і болтів, призначені для з'єднання труб, приєднання виробів арматури до трубопроводів, з'єднання окремих ділянок трубопроводів між собою і для приєднання трубопроводів.

Фланці сталеві застосовуються для приєднання трубопровідної арматури (засувки, клапани, затвори, фільтри та ін) до трубопроводів, з'єднання окремих ділянок трубопроводів між собою і для приєднання трубопроводів до різного обладнання (насоси, місткості, реактори, теплообмінники тощо) На різному обладнанні, що має фланцеві з'єднання, фланці виконуються заодно з основною деталлю і являють собою плоский диск з отворами під болти або шпильки. Для швидкого монтажу розбірних трубопроводів застосовуються фланці сталеві приварні встик.



Фланці сталеві відносяться до деталей з'єднання трубопроводів, які широко застосовуються в багатьох галузях промисловості і комунального господарства, і включають в себе комірні фланці плоскі і заглушки фланцеві (глухі фланці). Виготовлення фланців може здійснюватися як токарної обробки заготовок з сталевого листа (фланці точені і заглушки фланцеві), так і обробкою на токарних верстатах ливарних заготовок(точені і комірні фланці). Кріпляться фланці між собою за допомогою болтів (або різьбових стрижнів) і гайок відповідного діаметра, а як ущільнення застосовуються прокладки для фланців з биконита, які стійкі при роботі в середовищі води, газу, бензину, гасу, дизельного палива, мінеральних масел і їх сумішей.



Класифікація фланців:

• За способом приєднання до труби, фланці поділяються на:

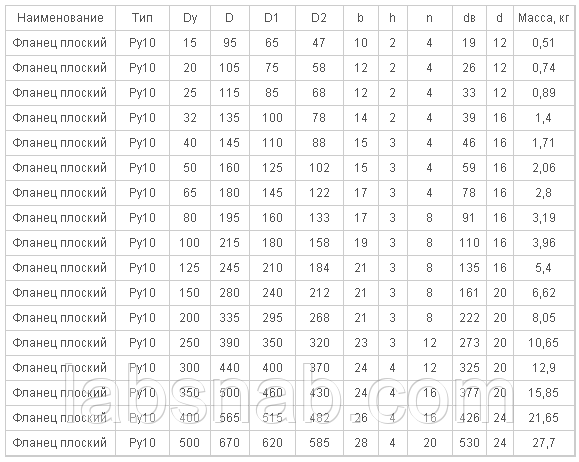

• Фланці плоскі, ГОСТ 12820-80 застосовуються у діапазоні тисків від 1кгс/см2 до 25кгс/см2
• Комірні фланці, ГОСТ 12821-80, застосовуються у діапазоні тисків від 1кгс/см2 до 200кгс/см2
